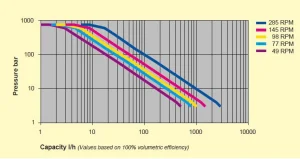

Performance
MET1 Performance
La pompa dosatrice SPR copre la gamma delle piccole e medie portate nelle applicazioni di dosaggio e iniezione.
La pompa è del tipo a ritorno positivo ed è progettata per il servizio continuo.
Durante il funzionamento o l’arresto della pompa, la corsa è regolabile in modo continuo mediante una manopola manuale o mediante sistemi di controllo automatici, azionati pneumaticamente o elettronicamente. La variazione della corsa è proporzionale nell’intero campo di regolazione da 0 a 100% e garantisce la linearità e la ripetibilità del flusso in conformità ai requisiti API 675. Per l’estremità idraulica sono disponibili due versioni: a pistone e a membrana.
La testa del diaframma è azionata idraulicamente e il diaframma è doppio con un sistema di monitoraggio che consente di rilevare i guasti.
un sistema di monitoraggio che consente di rilevare i guasti.
| PLUNGER | DIAPHRAGM | ||||||||||
| Plunger Diameter | A | B | C | D | E | F | G | H I | L | ||
| 5 | – 16 mm | 340 | 465 | 395 | 180 | 190 | 80 | 80 | 85 | 85 | 110 |
| 20 | – 40 mm | 340 | 465 | 405 | 190 | 190 | 85 | 85 | 90 | 90 | 140 |
| 50 | – 80 mm | 375 | 490 | 425 | 210 | 225 | 90 | 90 | 100 | 100 | 180 |
| 90 | – 110 mm | 375 | 490 | 445 | 230 | 225 | 90 | 90 | 110 | 110 | 220 |
Pumping Heads
Typical high-pressure plunger pump with double ball valves
Typical diaphragm pump with double ball valves
Rod thrust: 350 kg
Stroke length: 20 mm
RPM Max: 285
